設計変更のたびに、新旧図面の寸法や文字、図形の変更を確認する業務にMIIDELを利用できます。画像として差分を色分けし、確認すべき箇所を見つける作業を支援します。
どのような図面を比較できますか？

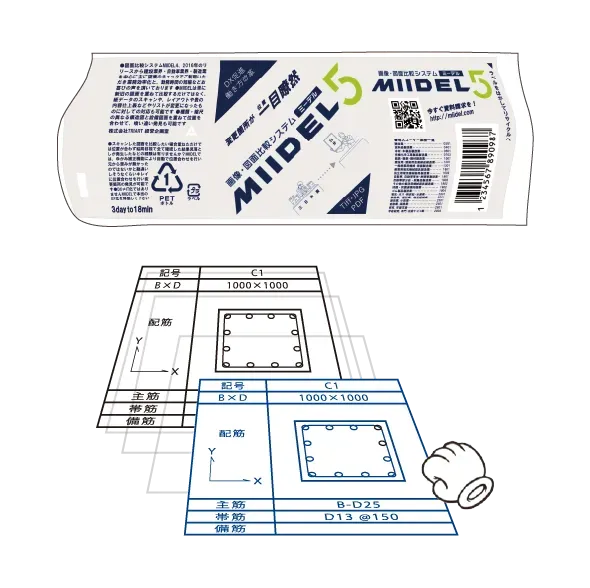

PDF、JPEG、PNG、TIFFなどのデータに対応し、A0サイズ以上のPDFも比較できます。レイアウトが変わった図面では、位置を補正して内容を比較できます。CAD独自形式の直接読み込みを前提にせず、利用中の形式とPDFへの出力方法を導入前にご相談ください。
改訂図面の確認から共有まで
- 改訂前後の図面を用意し、ページと比較対象を対応させます。
- 追加・削除の色分けを見ながら、寸法・文字・図形の変更を確認します。
- 必要な補正を行い、比較結果をPDF保存して積算担当者や関係会社と共有します。
建築積算での導入事例
大和ハウス工業の取材記事では、400枚の図面を扱う大型物件の積算業務が紹介されています。変更点の可視化や、外部の拾い出し担当者との結果共有にMIIDELが使われています。400枚という値は当該案件の規模であり、製品の性能測定値ではありません。
大和ハウス工業の導入事例を読む導入前の評価ポイント
線の太さ、縮尺、スキャン品質、レイアウト変更を含む図面で、必要な差分を確認できるかを試してください。図面の設計上の正しさや積算内容の承認は、担当者による確認が必要です。
関連情報・出典
実際のデータで比較を確かめる
導入前に、比較したいデータの形式・ページ数・利用端末・確認したい変更点をお知らせください。オンラインデモやテスト利用、比較結果サンプルについてご相談いただけます。機密データの取り扱いは、送付前にご相談ください。
